避雷器
1）用于保护电气设备免受高瞬态过电压危害并限制续流时间也常限制续流赋值的一种电器。本术语包含运行安装时对于该电器正常功能所必须的任何外部间隙，而不论其是否作为整体的一个部件。
注1：避雷器通常连接在电网导线与地线之间，然而有时也连接在电器绕组旁或导线之间。
注2：避雷器有时也称为过电压保护器，过电压限制器。
2）避雷器是通信线缆防止雷电损坏时经常采用的另一种重要的设备。
1． 定义

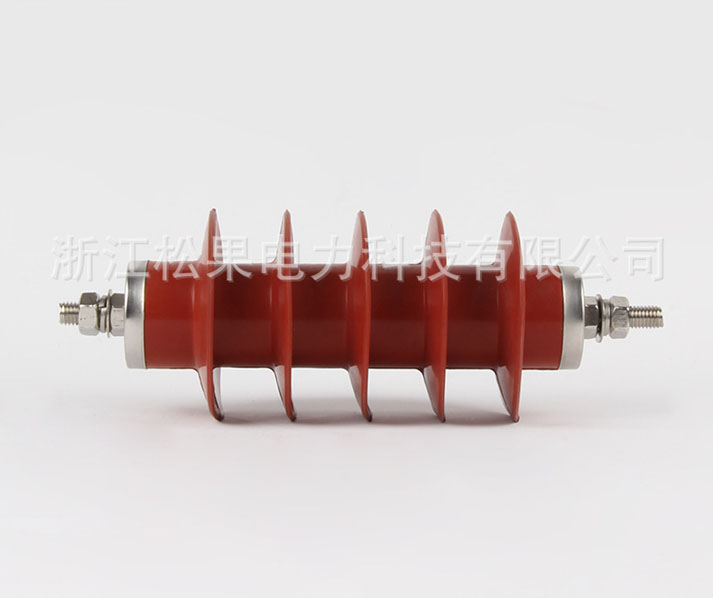

避雷器：用于保护电气设备免受雷击时高瞬态过电压危害，并限制续流时间，也常限制续流赋值的一种电器。避雷器有时也称为过电压保护器，过电压限制器。如图1所示就是一个避雷器。
适用范围
交流无间隙金属氧化物避雷器用于保护交流输变电设备的绝缘，免受雷电过电压和操作过电压损害。适用于变压器、输电线路、配电屏、开关柜、电力计量箱、真空开关、并联补偿电容器、旋转电机及半导体器件等过电压保护。
特点与原理
交流无间隙金属氧化物避雷器具有优异的非线性伏·安特性，响应特性好、无续流、通流容量大、残压低、抑制过电压能力强、耐污秽、抗老化、不受海拔约束、结构简单、无间隙、密封严、寿命长等特点。
本避雷器在正常系统工作电压下，呈现高电阻状态，仅有微安级电流通过。在过电压大电流作用下它便呈现低电阻，从而限制了避雷器两端的残压
作用
避雷器连接在线缆和大地之间，通常与被保护设备并联。避雷器可以有效地保护通信设备，一旦出现不正常电压，避雷器将发生动作，起到保护作用。当通信线缆或设备在正常工作电压下运行时，避雷器不会产生作用，对地面来说视为断路。一旦出现高电压，且危及被保护设备绝缘时，避雷器立即动作，将高电压冲击电流导向大地，从而限制电压幅值，保护通信线缆和设备绝缘。当过电压消失后，避雷器迅速恢复原状，使通信线路正常工作。
因此，避雷器的主要作用是通过并联放电间隙或非线性电阻的作用，对入侵流动波进行 削幅，降低被保护设备所受过电压值，从而起到保护通信线路和设备的作用。
避雷器不仅可用来防护雷电产生的高电压，也可用来防护操作高电压。
避雷器的作用是用来保护电力系统中各种电器设备免受雷电过
电压、操作过电压、工频暂态过电压冲击而损坏的一个电器。避雷器的类型主要有保护间隙、阀型避雷器和氧化锌避雷器。保护间隙主要用于限制大气过电压，一般用于配电系统、线路和变电所进线段保护。阀型避雷器与氧化锌避雷器用于变电所和发电厂的保护，在500KV及以下系统主要用于限制大气过电压，在超高压系统中还将用来限制内过电压或作内过电压的后备保护。
